Назначение

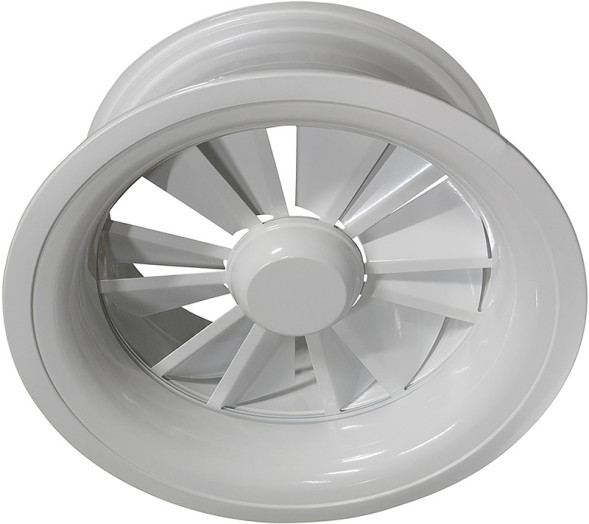

Диффузоры вихревые SD-A круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями из верхней зоны помещений.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры используются как для помещений с высоким потолком (?10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (?3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).
Мы предлагаем системы вентиляции и дымоудаления ведущих Российских производителей. Приобрести товар «Диффузор вихревой SD-A», артикул 2241 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
Габаритные и присоединительные размеры
| Тип диффузора | D | E | F | H |
| SD-A 200 | 200 | 320 | 246 | 145 |
| SD-A 250 | 250 | 370 | 296 | 145 |
| SD-A 315 | 315 | 470 | 370 | 170 |
| SD-A 400 | 400 | 570 | 460 | 185 |
| SD-A 500 | 500 | 656 | 562 | 190 |
Аэродинамические и акустические характеристики
Тип диффузора | Расход воздуха на диффузор, м3/ч | Эффективная площадь выхода воздуха, м2 | |
| min | max | ||
| 315 | 252 | 1080 | 0,022 |
| 400 | 450 | 1800 | 0,031 |
| 500 | 828 | 3672 | 0,077 |
