Назначение

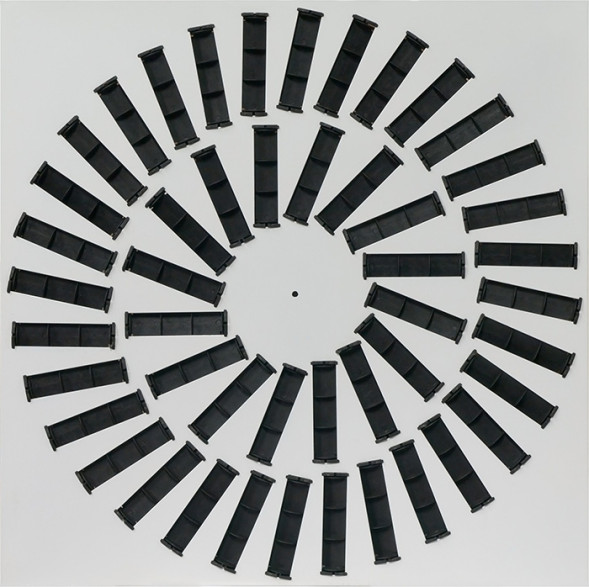

Вихревые диффузоры, оснащенные не меняющими положение жалюзи, предназначены для регулировки интенсивности подачи в помещение потока воздуха. Устройства изготавливаются из высококачественной стали и окрашиваются порошковым покрытием RAL (белый цвет).
Диффузоры монтируются с камерой статического давления. Фиксация осуществляется с использованием шурупов.
В диффузорах квадратного и круглого сечения (речь идет исключительно о стандартных исполнениях) на выходе формируется поток, который вращается против часовой стрелки. В устройстве типоразмера 600x48 формируется два вихревых потока: по часовой стрелке лопатками внутреннего ряда, в обратном направлении – наружного.
Габаритные и присоединительные размеры квадратных диффузоров
| Типоразмер | H/L, мм | Толщина, мм | Количество щелей |
| Диффузор вихревой 300х300/8 | 296 | 28 | 8 |
| Диффузор вихревой 400х400/12 | 396 | 12 | |
| Диффузор вихревой 400х400/16 | 396 | 16 | |
| Диффузор вихревой 450х450/16 | 446 | 16 | |
| Диффузор вихревой 450х450/20 | 446 | 20 | |
| Диффузор вихревой 500х500/16 | 496 | 16 | |
| Диффузор вихревой 500х500/24 | 496 | 24 | |
| Диффузор вихревой 600х600/24 | 596 | 24 | |
| Диффузор вихревой 600х600/48 | 596 | 48 |
Габаритные и присоединительные размеры круглых диффузоров
| Типоразмер | D, мм | Толщина, мм | Количество щелей |
| Диффузор вихревой 300/8 | 298 | 28 | 8 |
| Диффузор вихревой 400/12 | 398 | 12 | |
| Диффузор вихревой 400/16 | 398 | 16 | |
| Диффузор вихревой 450/16 | 448 | 16 | |
| Диффузор вихревой 450/20 | 448 | 20 | |
| Диффузор вихревой 500/16 | 498 | 16 | |
| Диффузор вихревой 500/24 | 498 | 24 | |
| Диффузор вихревой 600/24 | 598 | 24 | |
| Диффузор вихревой 600/48 | 598 | 48 |
Мы предлагаем системы вентиляции и дымоудаления ведущих Российских производителей. Приобрести товар «Диффузоры вихревые», артикул 2244 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
