Назначение изделия
Модуль ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.
Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.
Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

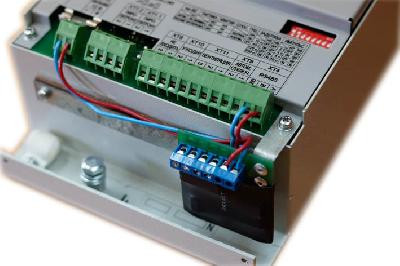

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.
Мы предлагаем приборы приемно-контрольные взрывозащищённые ведущих Российских производителей. Приобрести товар «Интерфейсный релейный модуль ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК», артикул 143612 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
| Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А | 60/0.25 |
| Ток потребления, мА | не более 30 |
