Клапан противопожарный комбинированный код-1м d-200х200 с приводом МВ BIF 230
Противопожарный клапан КОД-1М серии 200х200 мм с приводом МВ BIF 230 предназначен для блокирования распространения пожара и продуктов горения по вентиляционным каналам. Относится к категории нормально открытых устройств, что означает его рабочее положение "открыто" в обычных условиях и автоматическое закрытие при возникновении пожара.

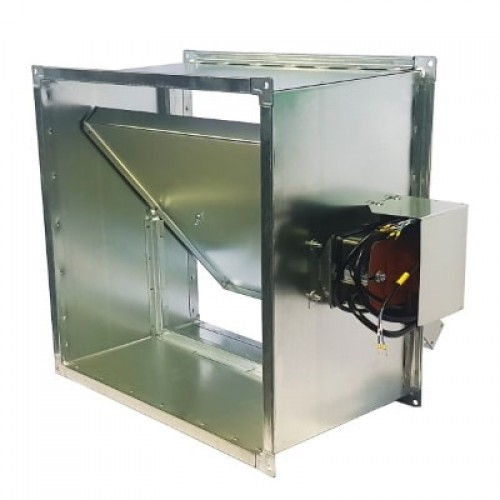

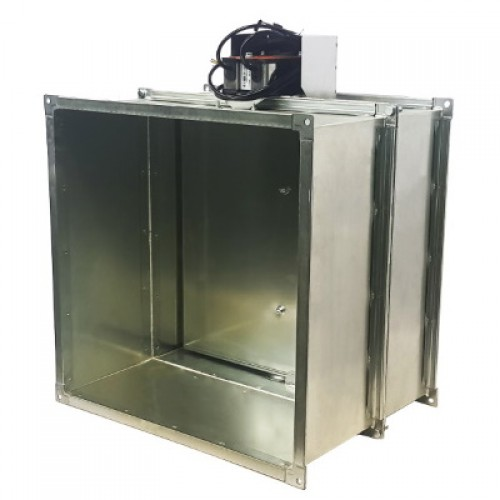

Конструкция клапана включает в себя прочный корпус и подвижную заслонку, управляемую электроприводом или возвратной пружиной. Это обеспечивает быстрое и точное срабатывание устройства в аварийной ситуации.
Ключевые особенности
- Предел огнестойкости: EI60 (60 минут)
- Тип: Нормально открытый (закрывается при пожаре)
- Сечение: 200х200 мм (прямоугольное)
- Привод: МВ BIF 230 (электромеханический, 230В)
- Материал: оцинкованная сталь (нержавеющая по запросу)
- Соединение: фланцевое
- Гарантия: 2 года
Конструктивные особенности:
- Корпус из оцинкованной стали толщиной 0.8-1.0 мм
- Заслонка коробчатого типа с огнестойким наполнителем
- Терморасширяющееся уплотнение по периметру заслонки
- Наружное расположение привода для удобства обслуживания
- Фланцевое соединение для герметичного монтажа в воздуховод
- Смещенный от оси привод исключает перегрев конструкции
Технические характеристики
| Параметр | Значение |
|---|---|
| Размеры (Ш×В) | 200х200 мм |
| Предел огнестойкости | EI60 (60 минут) |
| Тип привода | МВ BIF 230 (электромеханический, 230В) |
| Рабочее напряжение | 230В переменного тока |
| Время срабатывания | ≤ 30 секунд |
| Температура эксплуатации | от -30°C до +40°C |
| Степень защиты привода | IP54 |

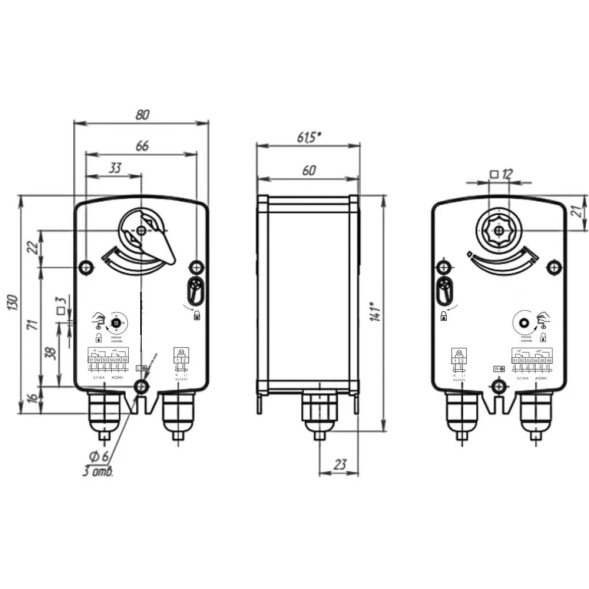

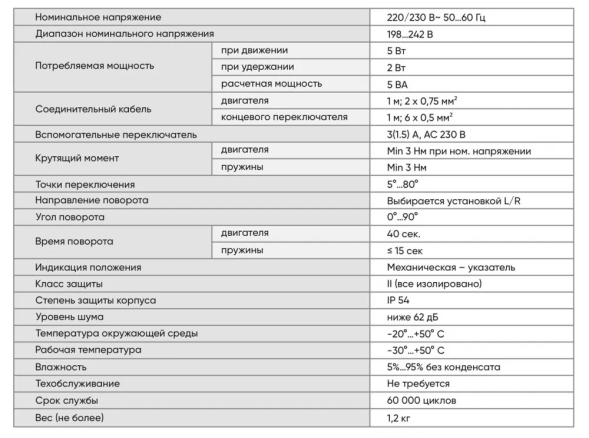

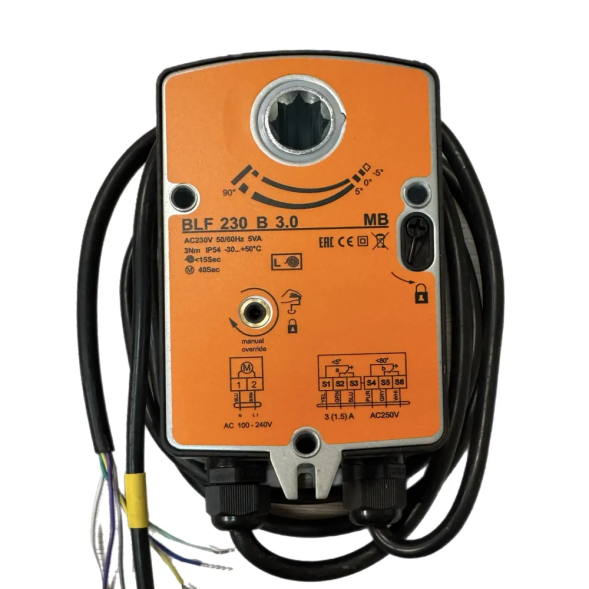

Привод МВ BIF 230
Электропривод MB BLF 230 предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, а также в системах противопожарной вентиляции.
Электромеханический привод серии BIF специально разработан для работы с противопожарными клапанами. Основные особенности:
- напряжение питания: 230 В;
- управление воздушными клапанами площадью до 0,6 м²;
- крутящий момент: 3 Нм;
- возможно взрывозащищённое исполнение;

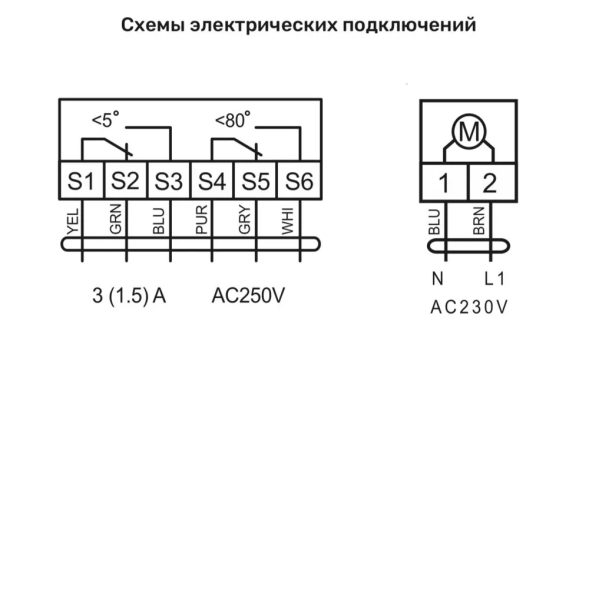

- содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80°;
- промежуточное положение определяется по механическому указателю;
- Возвратное действие с помощью встроенной пружины
- Плавный ход и низкий уровень шума
- Механическая индикация положения
- Возможность ручного перевода заслонки
- Ресурс работы: более 10,000 циклов срабатывания
Область применения
Клапан КОД-1М 200х200 с приводом BIF 230 применяется в:
- Системах общеобменной вентиляции жилых и общественных зданий
- Системах кондиционирования торговых центров и офисных комплексов
- Приточных и вытяжных системах помещений с газовым пожаротушением
- Транзитных воздуховодах, пересекающих противопожарные преграды
Мы предлагаем распродажа ведущих Российских производителей. Приобрести товар «Клапан противопожарный комбинированный код-1м d-200х200 с приводом МВ BIF 230», артикул RDA00931 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
| Параметр | Значение |
|---|---|
| Размеры (Ш×В) | 200×200 мм |
| Предел огнестойкости | EI60 (60 минут) |
| Тип привода | МВ BIF 230 (электромеханический, 230В) |
| Рабочее напряжение | 230В переменного тока |
| Время срабатывания | ≤ 30 секунд |
| Температура эксплуатации | от -30°C до +40°C |
| Степень защиты привода | IP54 |
