Клапан противопожарный комбинированный КОД-1М KRAFTMANN 4005-N-230s AC100-240V-50-60Hz 6VA

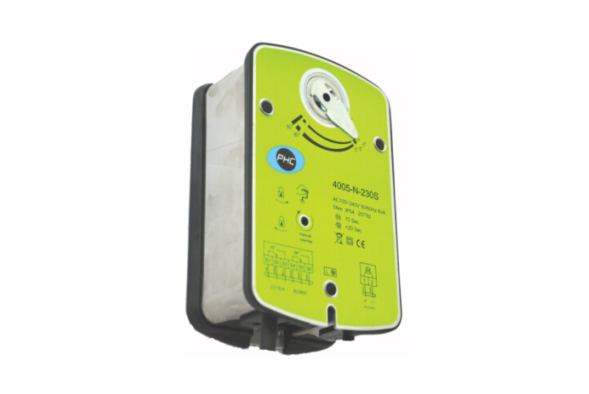

KRAFTMANN 4005-N-230S — электропривод для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.
Клапан противопожарный комбинированный КОД-1М KRAFTMANN 4005-N-230s предназначен для локализации возгорания методом изоляции воздушного потока в системах вентиляции и дымоудаления. Перекрывает каналы воздуховода, отрезая огню доступ к кислороду и предотвращая распространение дыма по другим помещениям.
Конструкция клапана включает в себя прочный корпус и подвижную заслонку, управляемую электроприводом или возвратной пружиной. Это обеспечивает быстрое и точное срабатывание устройства в аварийной ситуации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | КОД-1М KRAFTMANN 4005-N-230s |
| Предел огнестойкости | EI120/Е120 |
| Тип клапана | Нормально закрытый (открываемый при пожаре) |
| Исполнение | Канальное, круглое или прямоугольное |
| Материал корпуса | Оцинкованная сталь (нержавеющая по запросу) |
| Привод | Электромеханический KRAFTMANN 4005-N-230s, 6VA |
| Напряжение питания | AC100-240V, 50-60Hz |
| Комплектация | Клапан в сборе, паспорт, ключ для установки заслонки |
| Гарантия | 2 года |
| частота | 50/60 Гц |

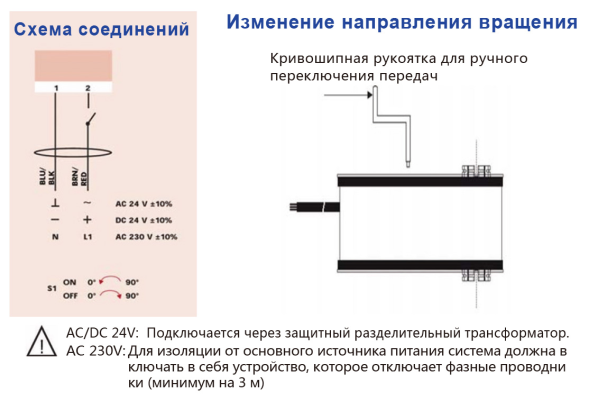

| направление вращения | выбирается установкой L/R |
| индикация положения | механический указатель |
| вращение заслонки | через передающее звено 12 мм (возможно 10 мм с адаптером) |
| класс защиты | II (всё изолировано) |
| степень защиты корпуса | IP54 |

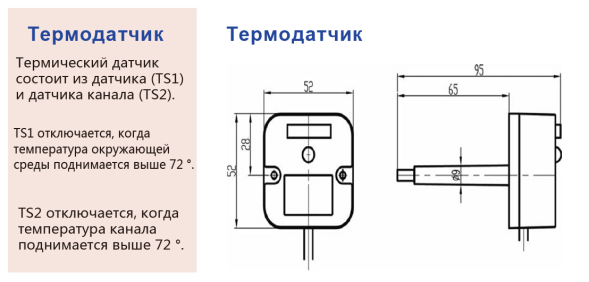

| безопасная температур | защитное положение заслонка занимает при температуре окружающей среды выше +75 °С |
Особенности и преимущества
- Высокая надежность - смещение привода от оси вращения заслонки обеспечивает защиту от интенсивного прогрева
- Отличные аэродинамические качества - пониженные потери давления по сравнению с аналогами
- Простота монтажа - не требует дополнительной ниши для защитного кожуха
- Универсальность - подходит для систем приточной и вытяжной противодымной вентиляции
- Экономия до 50% по сравнению с аналогами (КЛОП-1, КПС-1М, КПУ-1Н и др.)

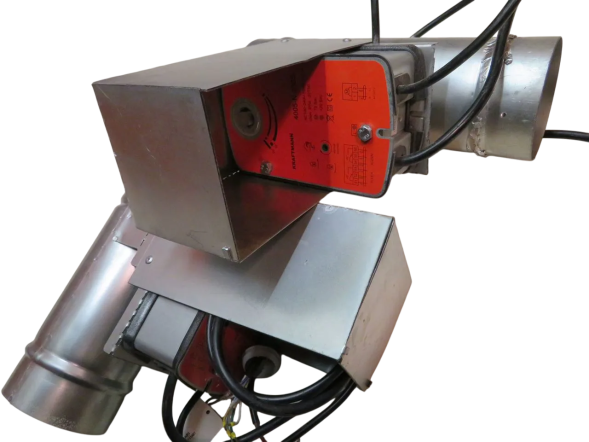

Конструкция
Клапан КОД-1М состоит из следующих основных элементов:
- Корпус - из оцинкованной или нержавеющей стали
- Заслонка - заполнена термоизоляционным материалом
- Привод KRAFTMANN 4005-N-230s - электромеханический, 230V
- Присоединительные фланцы - для монтажа в воздуховод
- Клеммная коробка - для подключения к системе управления

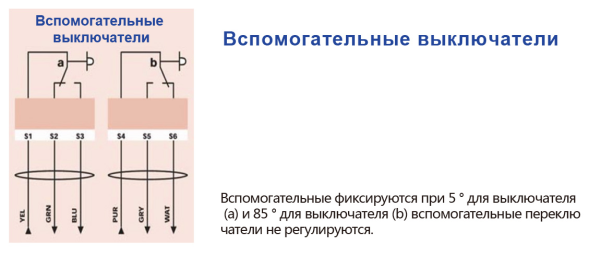

Управление: открыто/закрыто, 2 встроенных вспомогательных переключателя
Область применения
Клапан противопожарный КОД-1М KRAFTMANN 4005-N-230s применяется в:
- Системах вытяжной и приточной противодымной вентиляции
- Системах удаления дыма и газа после пожара
- Объектах с установками газового, аэрозольного или порошкового пожаротушения
- Торговых центрах, офисных зданиях, промышленных предприятиях
Комплектация
Стандартная комплектация включает:
- Клапан в сборе - 1 шт.
- Паспорт изделия - 1 экз.
- Ключ для установки заслонки в исходное положение - 1 шт.
Дополнительно можно заказать:
- Клеммную коробку в пластиковом корпусе
- Защитный кожух для привода
- Монтажный комплект
Часто задаваемые вопросы
Чем отличается КОД-1М от других противопожарных клапанов?
Клапаны КОД-1М имеют смещенный от оси привод, что повышает надежность при пожаре, и более низкие аэродинамические потери по сравнению с аналогами.
Какие аналоги есть у клапана КОД-1М?
Аналоги: КЛОП-1, КПС-1М, КПУ-1Н, Сигмавент, КВП, ОКС-1М, FKS-1М, ФKС-1М, UVS, КПФ-1М.
Мы предлагаем распродажа ведущих Российских производителей. Приобрести товар «Клапан противопожарный комбинированный КОД-1М KRAFTMANN 4005-N-230s AC100-240V-50-60Hz 6VA», артикул RDA00743 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
| Параметр | Значение |
|---|---|
| Модель | КОД-1М KRAFTMANN 4005-N-230s |
| Предел огнестойкости | EI120/Е120 |
| Тип клапана | Нормально закрытый (открываемый при пожаре) |
| Исполнение | Канальное, круглое или прямоугольное |
| Материал корпуса | Оцинкованная сталь (нержавеющая по запросу) |
| Привод | Электромеханический KRAFTMANN 4005-N-230s, 6VA |
| Напряжение питания | AC100-240V, 50-60Hz |
| Комплектация | Клапан в сборе, паспорт, ключ для установки заслонки |
| Гарантия | 2 года |
| частота | 50/60 Гц |
| направление вращения | выбирается установкой L/R |
| индикация положения | механический указатель |
| вращение заслонки | через передающее звено 12 мм (возможно 10 мм с адаптером) |
| класс защиты | II (всё изолировано) |
| степень защиты корпуса | IP54 |
| безопасная температур | защитное положение заслонка занимает при температуре окружающей среды выше +75 °С |
| вес | 1900 г. |
