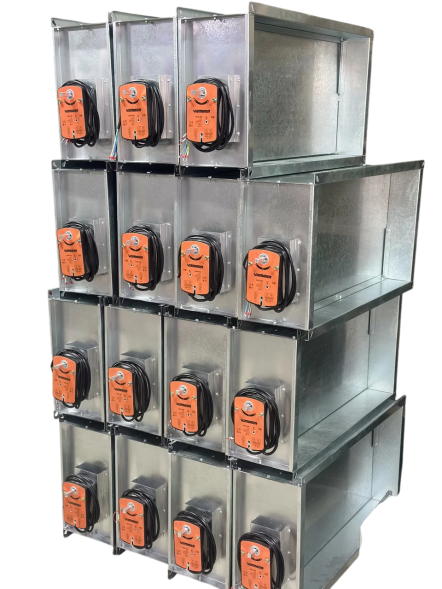

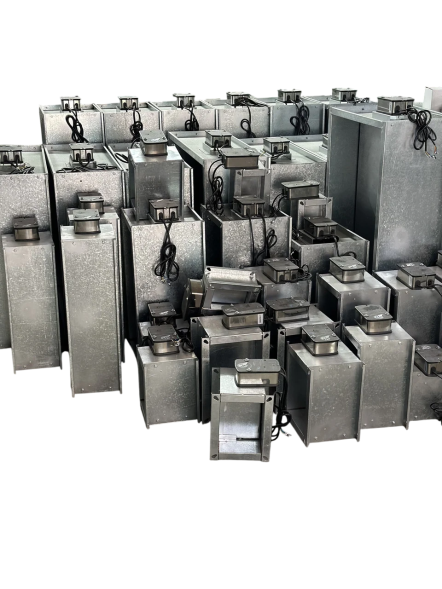

Клапан противопожарный комбинированный КОД-1М(150х100мм) с приводом МВ BLE 230 KRAFTMANN 4005-N-2
Противопожарный клапан КОД-1М серии 150×100 мм с приводом МВ BLE 230 производства Kraftmann представляет собой надежное решение для систем вентиляции и кондиционирования, требующих соблюдения противопожарных норм. Клапан относится к категории нормально открытых (НО) устройств, что означает его рабочее положение "открыто" в обычных условиях и автоматическое закрытие при возникновении пожара.

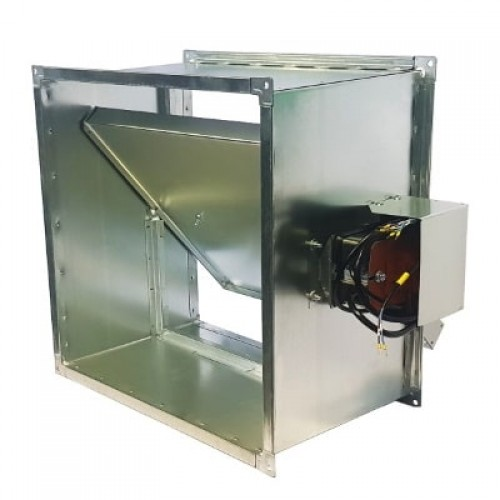

Конструкция клапана включает в себя прочный корпус и подвижную заслонку, управляемую электроприводом или возвратной пружиной. Это обеспечивает быстрое и точное срабатывание устройства в аварийной ситуации.
Основные характеристики
| Тип клапана: | Нормально открытый (НО) |
| Предел огнестойкости: | EI 60 минут |
| Сечение: | 150×100 мм (прямоугольное) |
| Тип привода: | Электромеханический МВ BLE 230 Kraftmann 4005-N-2 |
| Материал корпуса: | Оцинкованная сталь (нержавеющая по запросу) |
| Тип соединения: | Фланцевое |
| Рабочее напряжение: | 230 В |
| Гарантия: | 2 года |
Конструктивные особенности:
- Корпус из оцинкованной стали толщиной 0,8-1,0 мм
- Заслонка коробчатого типа с огнестойким наполнителем
- Терморасширяющееся уплотнение по периметру заслонки
- Наружное расположение привода для удобства обслуживания
- Фланцевое соединение для герметичного монтажа в воздуховод
Принцип работы:
В штатном режиме клапан остается открытым, обеспечивая нормальную циркуляцию воздуха в системе вентиляции. При получении сигнала от системы пожарной сигнализации или при срабатывании терморазмыкающего устройства (при температуре 72°C) привод МВ BLE 230 переводит заслонку в закрытое положение, блокируя распространение огня и дыма по вентиляционным каналам.
Технические параметры
| Параметр | Значение |
|---|---|
| Размеры (Ш×В) | 150×100 мм |
| Вылет заслонки (X/X1) | 0/0 мм (по данным для аналогичных моделей) |
| Аэродинамическое сопротивление | Минимальное (оптимизированная конструкция) |
| Температура эксплуатации | от -30°C до +40°C |
| Степень защиты привода | IP54 |
| Время срабатывания | ≤ 30 секунд |
| Срок службы | не менее 10 лет |

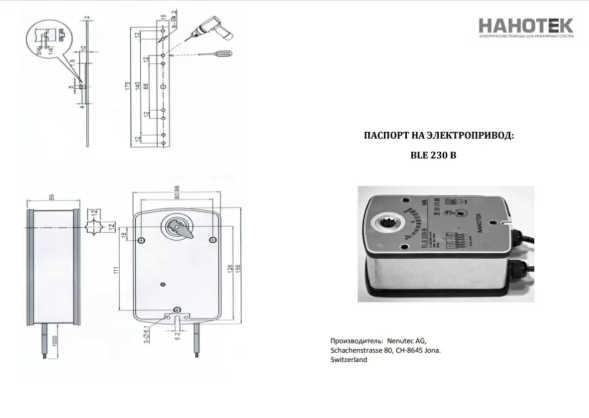

Электромеханический привод МВ BLE 230 Kraftmann 4005-N-2
Привод немецкого производства Kraftmann серии 4005-N-2 специально разработан для работы с противопожарными клапанами. Основные преимущества:
- Напряжение питания: 230 В переменного тока
- Возвратное действие с помощью встроенной пружины
- Плавный ход и низкий уровень шума
- Механическая индикация положения
- Возможность ручного перевода заслонки
- Высокая надежность (более 10,000 циклов срабатывания)
Область применения
Противопожарный клапан КОД-1М 150×100 мм с приводом Kraftmann применяется в:
- Системах общеобменной вентиляции жилых и общественных зданий
- Системах кондиционирования воздуха торговых центров
- Вентиляционных системах офисных комплексов
- Приточных и вытяжных системах помещений с газовым пожаротушением
- Транзитных воздуховодах, пересекающих противопожарные преграды
Не рекомендуется для установки в помещениях категорий А и Б по взрывопожароопасности.
Монтаж и эксплуатация
Рекомендации по установке:
- Монтаж осуществляется в соответствии с проектной документацией
- Клапан устанавливается в проеме строительной конструкции с нормируемым пределом огнестойкости
- Привод должен располагаться в защищенном от прямого воздействия огня месте
- Необходимо обеспечить свободный доступ для обслуживания и проверки работоспособности
Эксплуатационные требования:
- Периодическая проверка работоспособности (не реже 1 раза в 6 месяцев)
- Очистка заслонки и корпуса от пыли и загрязнений
- Контроль состояния терморасширяющегося уплотнения
- Проверка легкости хода заслонки
Доступные варианты исполнения:
- С электромеханическим приводом других производителей
- С электромагнитным приводом (ЭМ 230)
- С дополнительным терморазмыкающим устройством (ТРУ)
- В морозостойком исполнении (до -60°C)
- Из нержавеющей стали AISI 304
Мы предлагаем распродажа ведущих Российских производителей. Приобрести товар «Клапан противопожарный комбинированный КОД-1М(150х100мм) с приводом МВ BLE 230 KRAFTMANN 4005-N-2», артикул RDA00932 Вы можете on-line на нашем сайте добавив товар в корзину или позвонив по телефону 8-800-550-48-39 , а также в пункте выдачи в г. Ангарск, ул. 221-й квартал, дом 4
